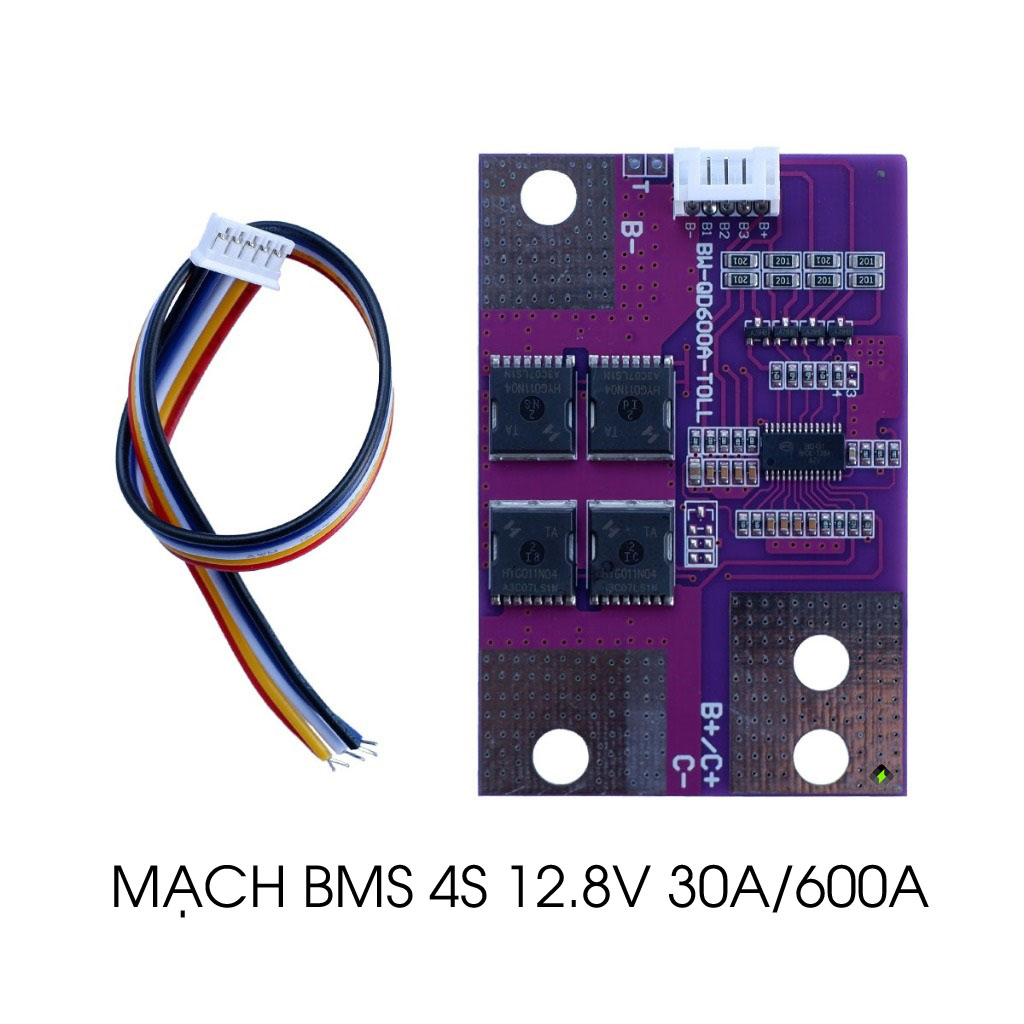

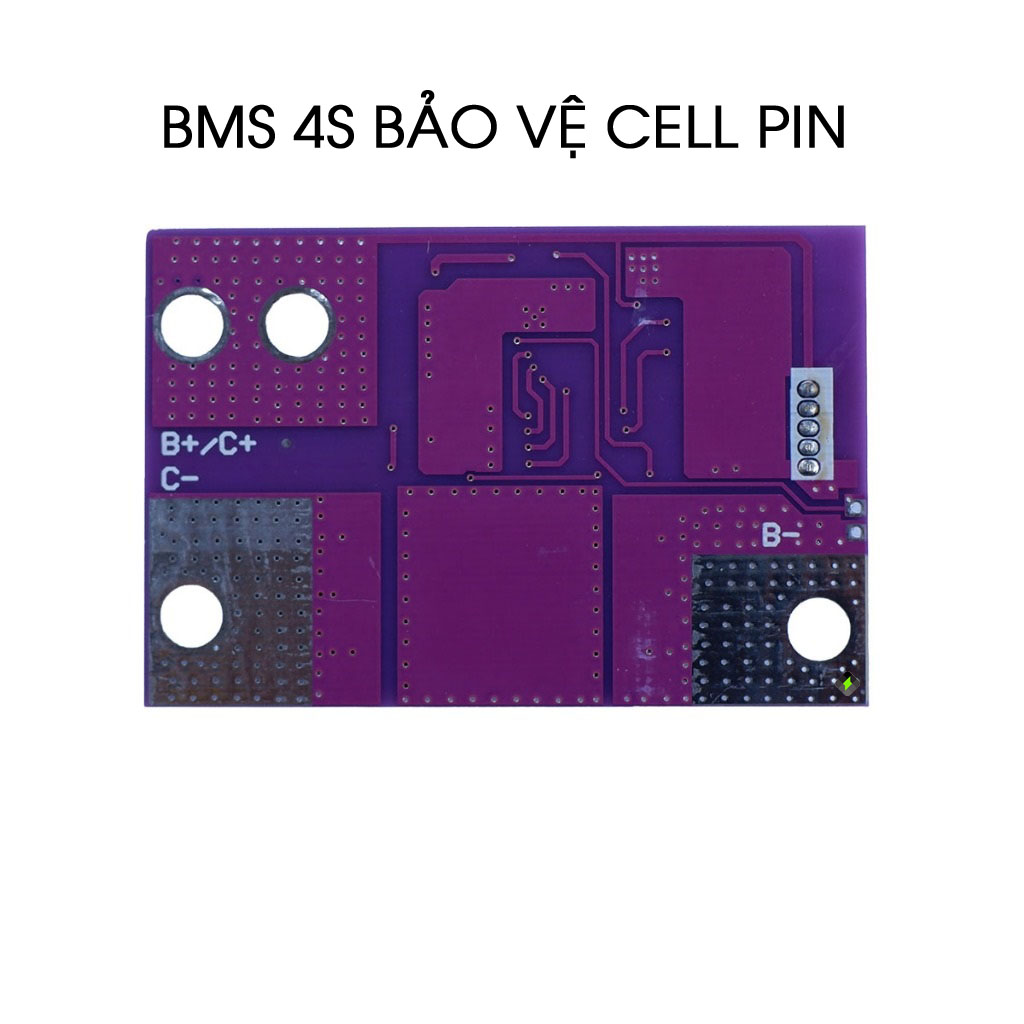

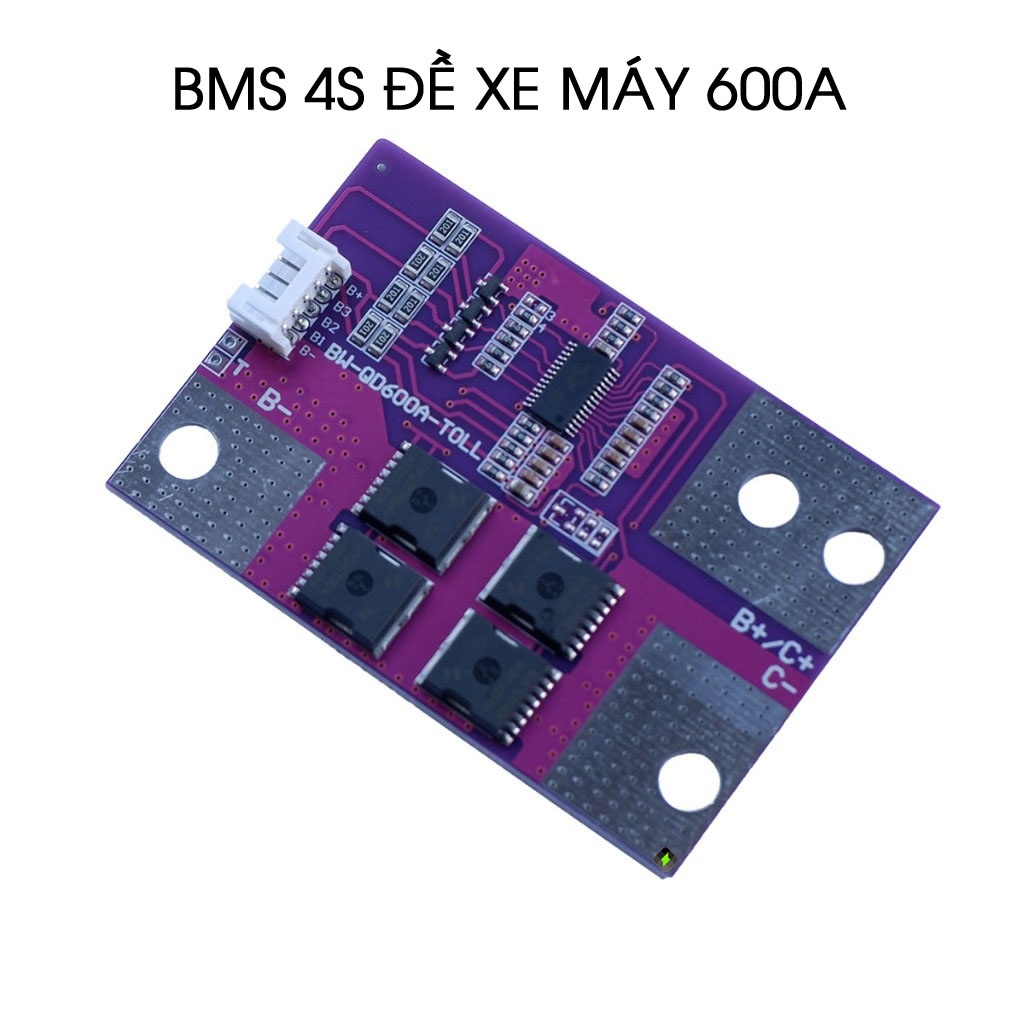

Mạch BMS 4S Cell Pin 600A BW-QD600A-TOLL là Giải Pháp Bảo Vệ Pin Hiệu Quảả
Giới Thiệu Sản Phẩm
Mạch BMS 4S Cell Pin 600A là một bộ quản lý pin (Battery Management System) chuyên dụng cho các hệ thống sử dụng pin Lithium-ion hoặc LiFePO4. Với khả năng chịu dòng cao lên đến 600A, mạch này đảm bảo hiệu suất ổn định, bảo vệ pin khỏi các sự cố như quá sạc, quá xả, ngắn mạch và quá nhiệt. Đây là lựa chọn tối ưu cho các hệ thống pin công suất lớn như xe điện, năng lượng mặt trời, bộ lưu điện UPS, và các thiết bị công nghiệp.
Thông Số Kỹ Thuật
Loại pin hỗ trợ: Li-ion / LiFePO4
Số cell: 4S (4 cell nối tiếp)
Điện áp hoạt động:
Li-ion: 14.8V (danh định), 16.8V (sạc đầy)
LiFePO4: 12.8V (danh định), 14.6V (sạc đầy)
Dòng xả liên tục: 30A
Dòng sạc tối đa: 600A
Bảo vệ: Quá sạc, quá xả, quá dòng, ngắn mạch, quá nhiệt
Cân bằng cell: Có
Nhiệt độ hoạt động: -20°C đến 60°C
Chức Năng Chính
1. Bảo Vệ Quá Sạc và Quá Xả
Tự động ngắt mạch khi điện áp từng cell vượt quá mức an toàn.
Đảm bảo tuổi thọ pin dài hơn và tránh hư hỏng do sạc quá mức.
2. Cân Bằng Cell Tự Động
Mạch BMS 4S 600A có chức năng cân bằng điện áp giữa các cell pin.
Giúp các cell duy trì mức điện áp đồng đều, tránh chênh lệch gây giảm hiệu suất.
3. Bảo Vệ Quá Dòng và Ngắn Mạch
Hệ thống bảo vệ quá dòng 600A giúp pin hoạt động an toàn ngay cả khi tải lớn.
Tự động ngắt nguồn khi phát hiện ngắn mạch để tránh cháy nổ.
4. Tích Hợp Cảm Biến Nhiệt Độ
Mạch được trang bị cảm biến nhiệt để giám sát và ngắt khi nhiệt độ vượt ngưỡng an toàn.
Giảm nguy cơ hư hỏng do nhiệt độ cao khi pin hoạt động liên tục.
Ứng Dụng
Mạch BMS 4S 600A được sử dụng rộng rãi trong nhiều hệ thống:
Xe điện, xe máy điện, xe đạp điện
Hệ thống lưu trữ năng lượng mặt trời
Bộ lưu điện UPS công suất cao
Hệ thống điện cho tàu thuyền, xe tải, máy phát điện di động
Các thiết bị công suất lớn sử dụng pin Li-ion hoặc LiFePO4
Hướng Dẫn Lắp Đặt
1. Kết Nối Mạch BMS Với Pin
Đảm bảo các cell pin có mức điện áp tương đương trước khi kết nối.
Kết nối dây từ cell pin vào mạch theo thứ tự B- (âm), B1, B2, B3, B4, B+ (dương).
Kết nối tải vào cổng P- (âm) và P+ (dương) của mạch.
2. Kiểm Tra Hoạt Động
Kiểm tra điện áp tổng và từng cell để đảm bảo kết nối đúng.
Quan sát đèn LED hoặc tín hiệu từ mạch để kiểm tra trạng thái bảo vệ.
Nếu hệ thống không hoạt động, kiểm tra lại dây nối và điện áp của từng cell.
Kết Luận
Mạch BMS 4S 600A là giải pháp quản lý pin mạnh mẽ, đáng tin cậy cho các hệ thống năng lượng cao. Với khả năng bảo vệ toàn diện, cân bằng cell và hỗ trợ dòng xả lớn, đây là lựa chọn lý tưởng cho các thiết bị yêu cầu hiệu suất cao và độ bền lâu dài.
